Ausführliche Informationen über die ausgewählte Maschine:

Kategorie: Zahnradprüfmaschine
Referenz-Nummer: 32890
Fabrikat KLINGELNBERG
Baujahr 1983/2001
Preisstand ab Lager
Steuerung konventionell



Technische Daten:

Rad-ø - max. 1200 mm
Radbreite 300 mm
Modul - max. 20
Modul - min. 0,7
Schrägungswinkel - max. 0-90 °
Spitzenhöhe 1450 mm
Prüfkörper-Gewicht von/bis -1500 kg
Grundkreisdurchmesser - max. 1150 mm
Grundkreisdurchmesser - min. 150 mm
Rad-ø - mit Gegenhalter 900 mm
Tasterverstellbereich - achsparallel 1100 mm
Gesamtleistungsbedarf 1,7 kW
Maschinengewicht ca. 2,5 t
Raumbedarf ca. 2,8x2,4x2,3 m



Zubehör:

Maschine überholt 2001. mit HP Drucker und Plotter Typ 9836 einschließlich:
elektronische Makro- und Mikro-Meßfühler, Tasterhalter, Einstell-Lehre, Einstelldorn, Meßgestänge, Nivelliereinrichtung E 22,
Spitzen für Lager, Aufspanntisch E 21, Spitzenaufnahme Av 27 (1450mm)
mit schwenkbarer Konsole, Durchlaßlager E 20, Nivelliereinrichtung E 22
div. Zubehör und Ersatzteile
Bilder (zum Vergrößern anklicken):

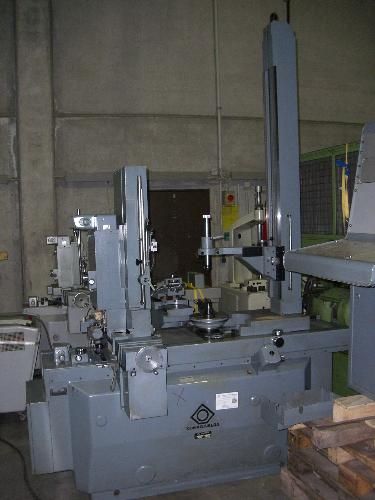

Bild 1
Bild 2
Bild 3
Bild 4
